3D结构光、3D扫描仪、3D相机等3D视觉产品的DLPC3478CZEZ替代方案
—— 2021-8-29 23:19:37 ——
DLPC3478CZEZ替代方案
一、综述
DLPC3478一芯难求，严重缺货且短时间难以解决。很多采用了TI提供的整套解决方案的3D结构光、3D扫描仪、3D相机等3D视觉产品，均因必须使用DLPC3478CZEZ而停产。考虑供应链安全，本公司一直使用独立设计方案用于我们自己产品，该方案可替代DLPC3478，这样我们今年一直正常出货，没有受到DLPC3478CZEZ缺货影响。

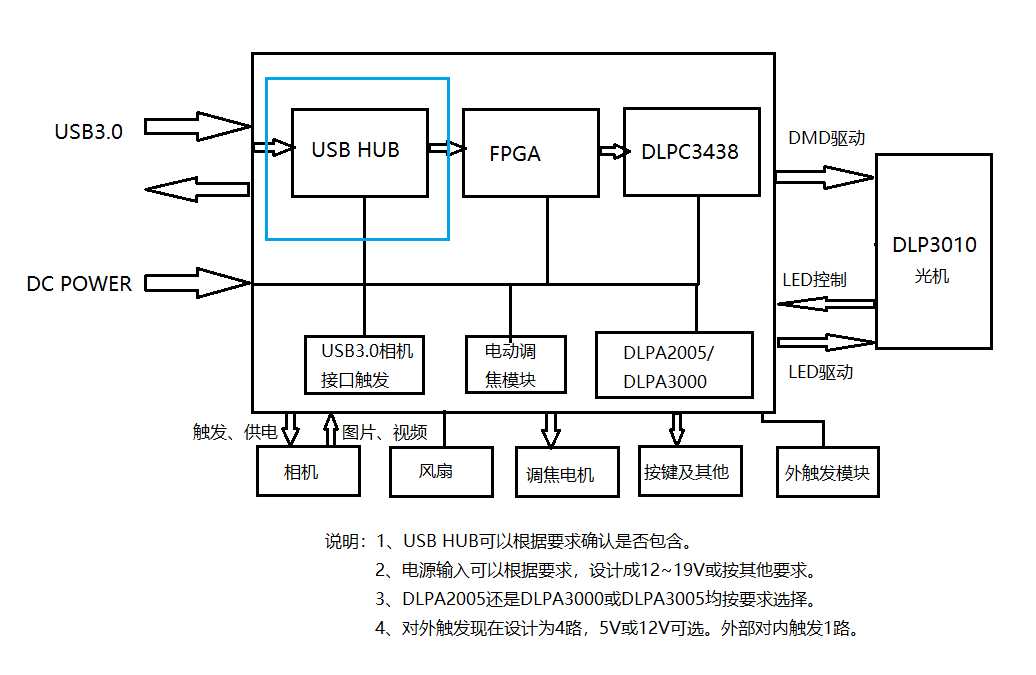

二、设计框图
三、技术指标
序号 | 项目 | 描述及规格 | 备注 |
1 | 支持DMD | DLP3010 | 不支持DLP3010LC |
2 | 最大刷新率 | 120HZ | |
3 | 控制接口
| USB3.0/ RS232/ USB2.0 | |
外部触发 | |||
4 | 对外触发 | 5V x4或12Vx4 | 4路外触发，可以按要求增加 |
5 | 操作 | 调节亮度、电动调节焦距、电子梯形调整、图卡播放选择、图卡播放设置、连续播放设置、刷新率设置、图卡更新 | 图卡刷新率最高120HZ |
6 | 最大图卡数量 | 250张 | 横纹、竖纹不限；8BIT相位图也可以达250张 |
7 | 电源 | DC12V | 可以按要求设计，可以为12~24V |
8 | 其他说明 | 可以一个板卡兼容3478设计 |

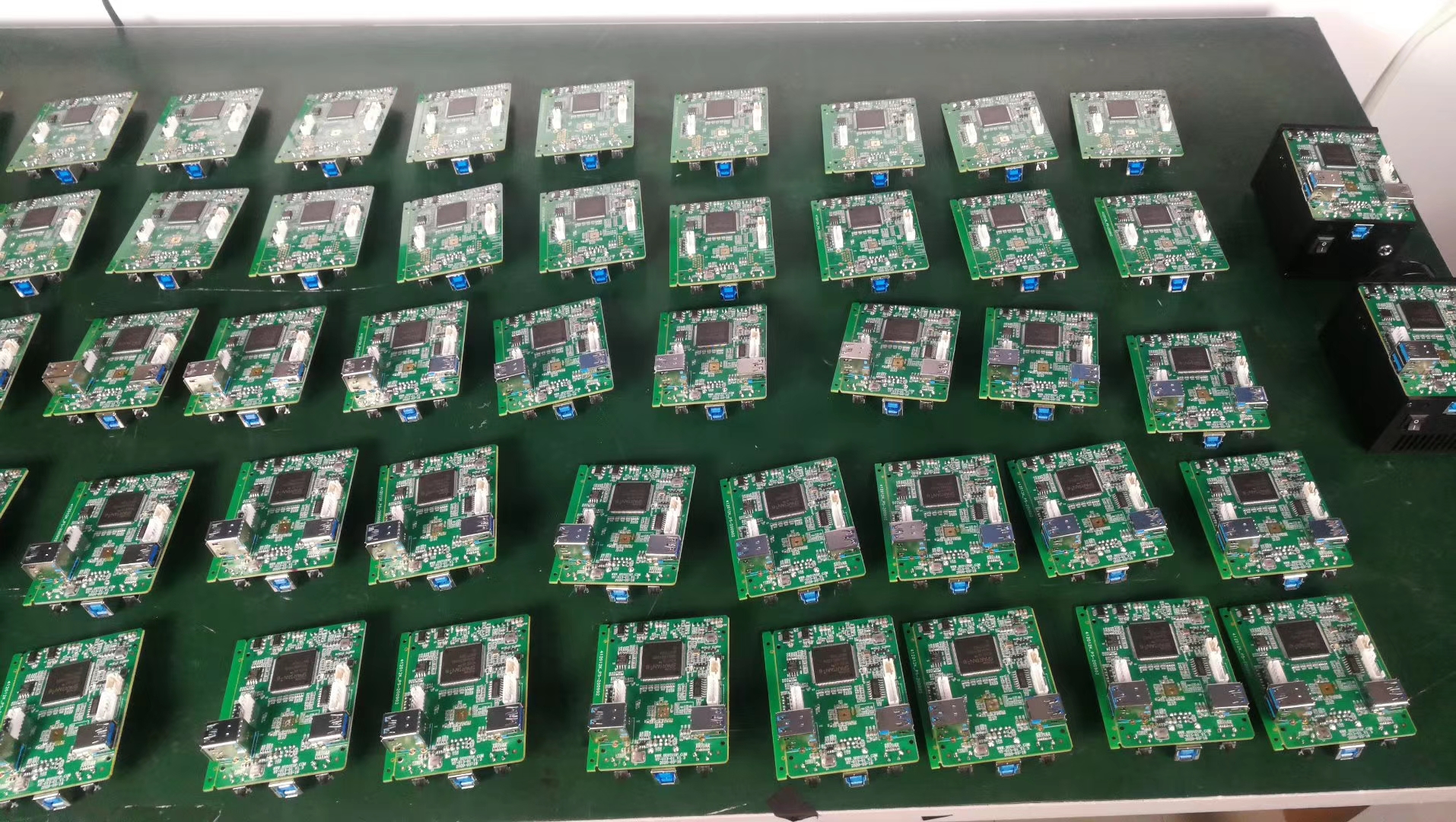

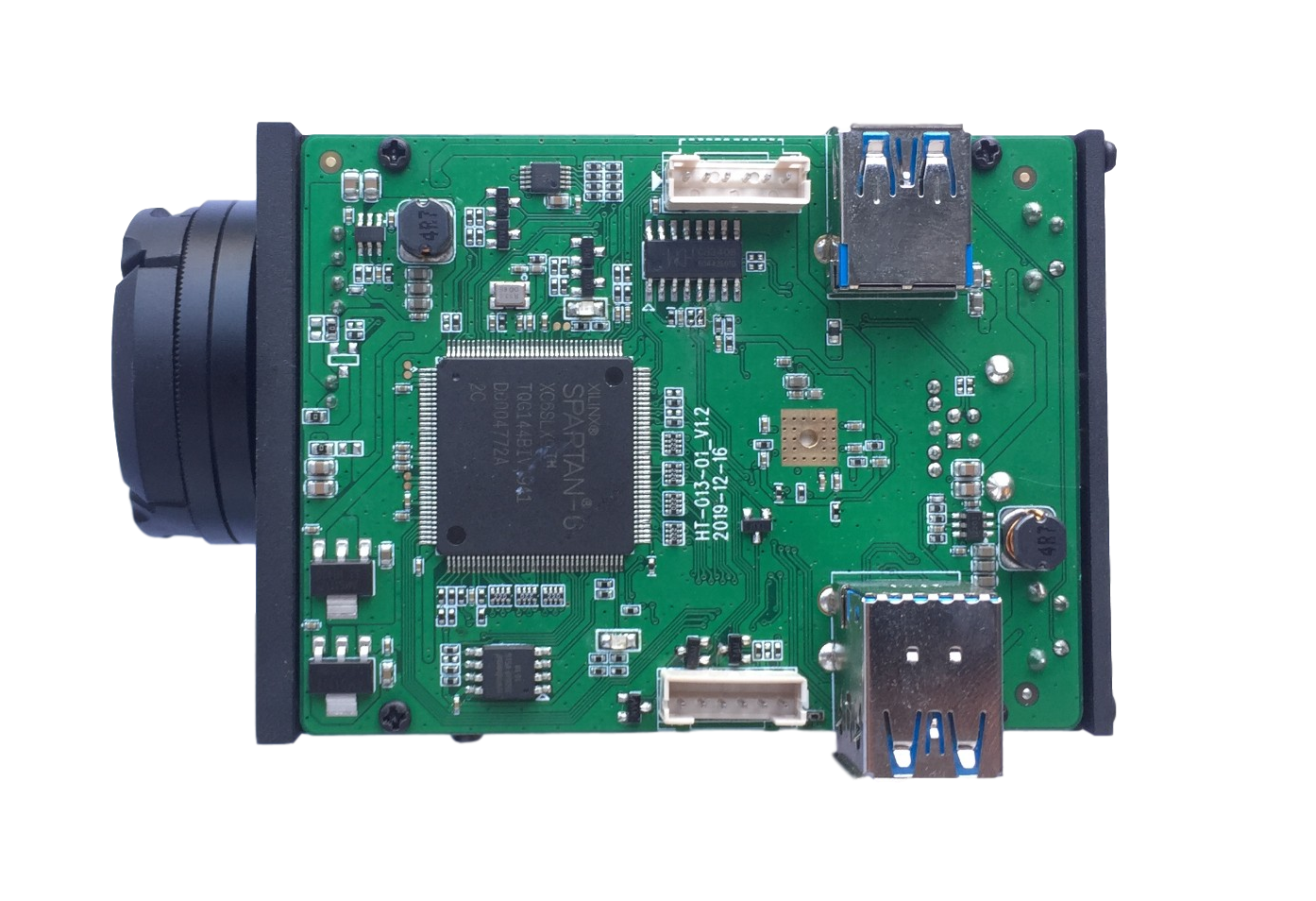

四、已量产产品图片
五、和DLPC3478的差异
1、不能驱动DLP3010LC；
2、8BIT 相位图的刷新率只能最大120HZ，还不能达到360HZ。
六、内嵌图卡说明

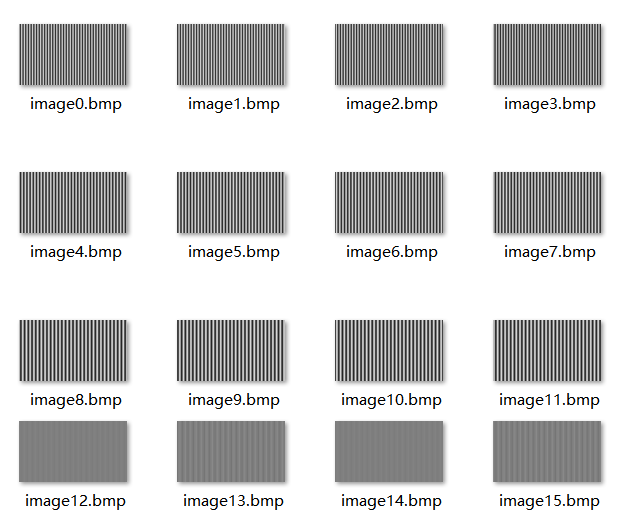

1、内置16张常用相位图片、7张格雷码图片、5张标定用图片，调用方便、出图快（0.83ms）、效率高。

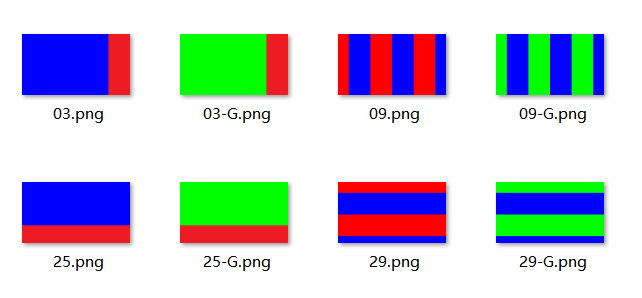

2、 可在线编辑图片，可以编辑任意码图片，也可以提供彩色图卡版本。
